フォークリフトのドラムブレーキとディスクブレーキ



今回の「学ぶ君」はフォークリフトのドラムブレーキとディスクブレーキに

ついてお話しします。

フォークリフトには座って運転するカウンタータイプと立って運転するリーチ

タイプがあります。

①カウンタータイプのフォークリフトは前輪駆動でブレーキはドラム式です。

　(参照:写真①)これはブレーキペダルを踏むと、ブレーキシュー(ブレーキ

　ライニング)が広がってブレーキがかかります。

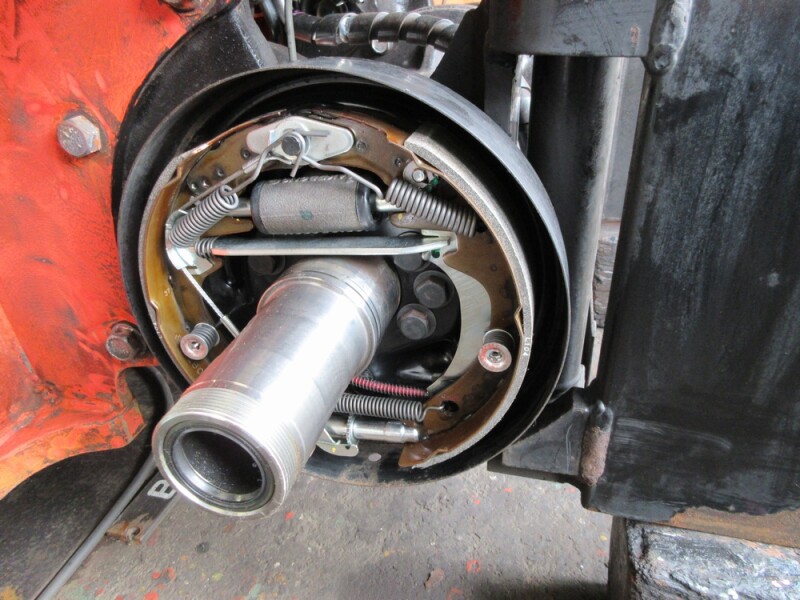

　写真①

　



②リーチタイプのフォークリフトはディスクブレーキ(参照:写真②)です。

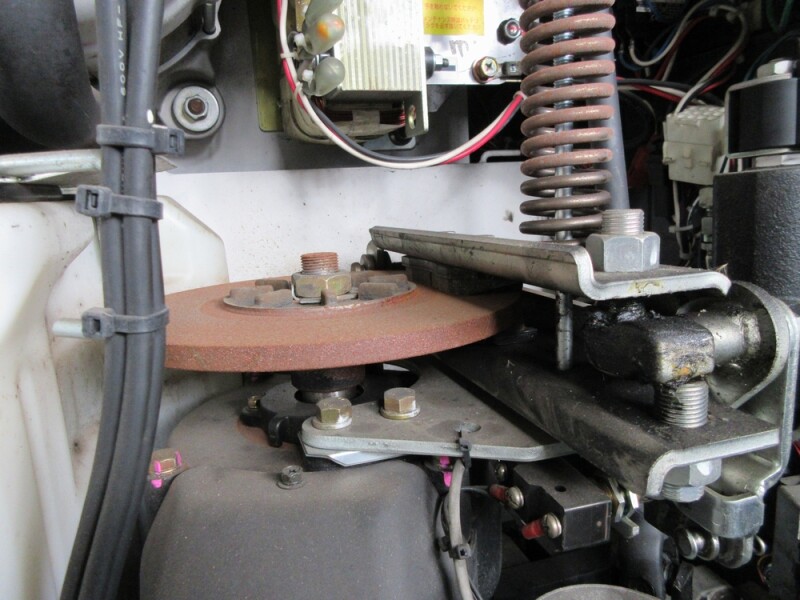

　写真②

　

　これはボディの中にある円盤の形をしたディスクを挟むことによりブレーキが

　かかりますが、　運転台の右側にあるステップ(参照:写真③)を踏むことに

　よってブレーキが解除となりますので注意が必要です。　

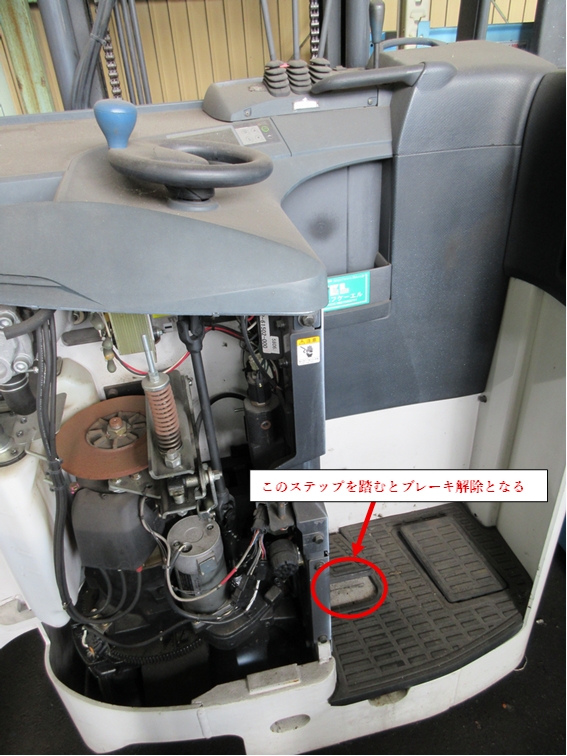

　写真③
